隨著半導體工藝的不斷演進，摩爾定律正逼近物理極限，集成電路設計面臨前所未有的挑戰。在這一背景下，三維視角的集成電路設計作為突破傳統二維平面限制的新思路，正日益受到業界與學術界的關注。它不僅為芯片性能提升與功耗降低提供了創新路徑，也為未來微電子技術的發展注入了新的活力。

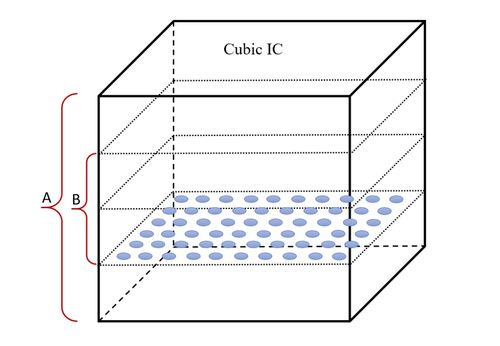

傳統的集成電路設計主要基于二維平面布局，通過縮小晶體管尺寸實現集成度的提升。隨著工藝節點進入納米尺度，短溝道效應、漏電流增大以及互連延遲等問題日益突出，單純依靠尺寸微縮已難以滿足高性能、低功耗的需求。三維集成電路設計通過引入垂直維度的堆疊與集成，有效突破了二維平面的物理局限。例如，通過硅通孔技術將多個芯片層垂直互連，能夠大幅縮短互連長度，降低信號傳輸延遲與功耗，同時提升集成密度與系統性能。

在三維視角下，集成電路設計呈現出多種創新思路。其一，異構集成成為可能，不同工藝節點、不同功能的芯片層可以垂直堆疊，實現內存、邏輯、傳感器等模塊的緊密集成，從而優化系統整體效能。其二，熱管理設計得到新的解決方案，通過三維結構中的熱通道設計與新材料應用，有效分散與傳導芯片工作產生的熱量，提升可靠性與壽命。其三，設計方法學也隨之革新，從傳統的平面布局算法轉向多層優化與協同設計，需要開發新的EDA工具以支持三維布圖、時序分析與測試驗證。

三維集成電路設計也面臨諸多挑戰。制造工藝的復雜性顯著增加，硅通孔刻蝕、晶圓鍵合等步驟要求極高的精度與良率。熱積聚問題在垂直堆疊中更為突出，若無有效的散熱設計，可能導致局部過熱而影響性能。三維設計的測試與故障診斷難度加大，需要新的測試策略與標準。盡管如此，隨著材料科學、制造工藝與設計工具的進步，這些挑戰正逐步被攻克。

三維視角的集成電路設計將繼續拓展應用邊界。在人工智能、物聯網、高性能計算等領域，三維集成能夠為定制化、高能效的芯片解決方案提供支撐。與新興技術如光子集成、柔性電子結合，有望催生更多顛覆性創新。可以預見，三維設計不僅是一種技術路徑，更是推動集成電路產業邁向新高度的關鍵驅動力。

從二維到三維的視角轉變，標志著集成電路設計進入了一個全新的發展階段。通過垂直維度的探索與創新，我們能夠在超越摩爾定律的征程中開辟更廣闊的空間，為下一代電子設備與系統奠定堅實的技術基礎。
